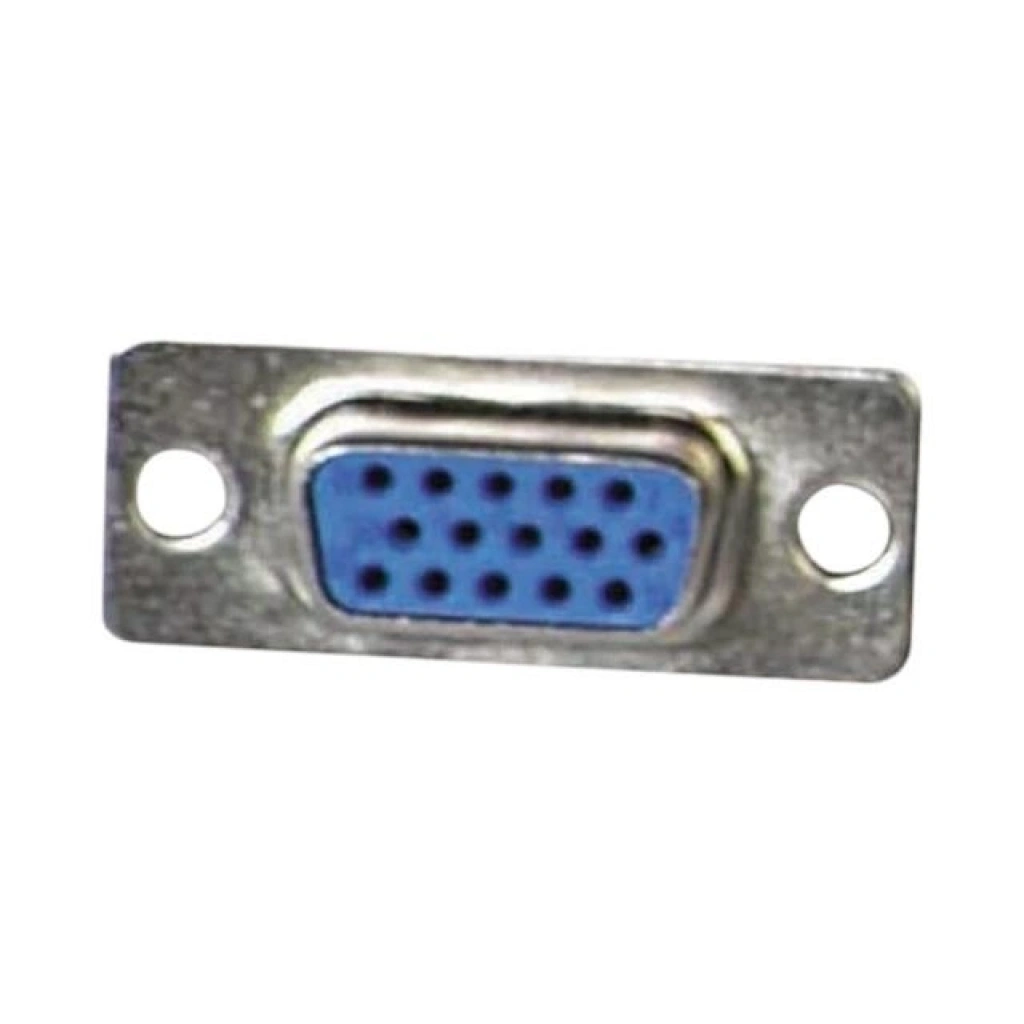

15 Pin Dişi 3 Sıra D-Sub VGA D-Sub Konnektör Özellikleri
15 Pin Dişi 3 Sıra D-Sub konnektör, modern elektronik sistemlerde yüksek yoğunluklu (High Density) veri ve sinyal iletimi sağlamak amacıyla tasarlanmış profesyonel bir bağlantı elemanıdır. Standart D-Sub konnektörlere kıyasla daha kompakt bir yapıda daha fazla pin barındıran bu ürün, özellikle VGA (Video Graphics Array) bağlantılarında ve endüstriyel kontrol ünitelerinde sinyal bütünlüğünü korumak için tercih edilir. Konnektörün gövdesi, elektromanyetik parazitleri (EMI) ve radyo frekansı girişimlerini (RFI) minimize eden dayanıklı nikel kaplı çelik malzemeden üretilmiştir. İç yapısında yer alan 15 adet altın kaplama kontak pini, oksidasyona karşı maksimum direnç gösterirken düşük temas direnci sayesinde veri kayıplarını en aza indirger. Lehimleme tipine (solder cup) uygun arka terminal yapısı, montaj esnasında teknisyenlere kolaylık sağlar ve kablo bağlantılarının mekanik olarak daha stabil kalmasına yardımcı olur. Yüksek sıcaklıklara dayanıklı PBT izolasyon malzemesi, zorlu endüstriyel şartlarda bile elektriksel kısa devre riskini ortadan kaldırır. Bu konnektör, hem ticari video sistemlerinde hem de karmaşık otomasyon projelerinde güvenilir, uzun ömürlü ve yüksek performanslı bir arayüz çözümü sunmaktadır.
Teknik Detaylar:
- Marka Model: Universal HD15 Serisi (VGA Uyumlu)
- Ürün Tipi: Dişi (Female) Konnektör - 3 Sıralı Yapı
- Malzeme Yapısı: Nikel Kaplamalı Çelik Gövde (Shielded)
- Güç / Enerji Değerleri: 3 Amper Maksimum Akım Taşıma Kapasitesi
- Koruma / Güvenlik Sınıfı: UL94V-0 Yangın Dayanımlı İzolasyon
- Boyutlar / Ağırlık: Standart DB9 Shell Boyutu (Yüksek Yoğunluklu) / Yaklaşık 12gr
- Kullanım Ömrü / Garanti: Minimum 500 Tak-Çıkar Döngüsü
- Pin Materyali: Fosfor Bronz üzerine Altın (Gold) Kaplama
- Kontak Direnci: Maksimum 15 miliohm
- İzolasyon Direnci: 1000 MOhm (500V DC altında)
- Çalışma Voltajı: 250V AC/DC (RMS)
- Çalışma Sıcaklığı: -55°C ile +105°C Arası
- Montaj Tipi: Kablo Tipi - Lehimlemeli Terminal (Solder Cup)
- Kilitleme Mekanizması: 4-40 UNC Vida Delikli Standart Sabitleme
- Paket İçeriği:
- 1 Adet 15 Pin Dişi 3 Sıra D-Sub Konnektör Ünitesi
- Entegre Şasi Şeridi
- Pin Koruma Kapağı (Opsiyonel modele göre değişebilir)
Kullanım ve Uygulama Alanları:
- VGA ve SVGA Video kablo üretimi ve tamiri işlemlerinde.
- Endüstriyel CNC makineleri ve otomasyon panolarındaki veri iletim hatlarında.
- Tıbbi cihazların analog ve dijital sinyal aktarım arayüzlerinde.
- Ölçü aletleri, laboratuvar ekipmanları ve seri haberleşme gerektiren projelerde.
