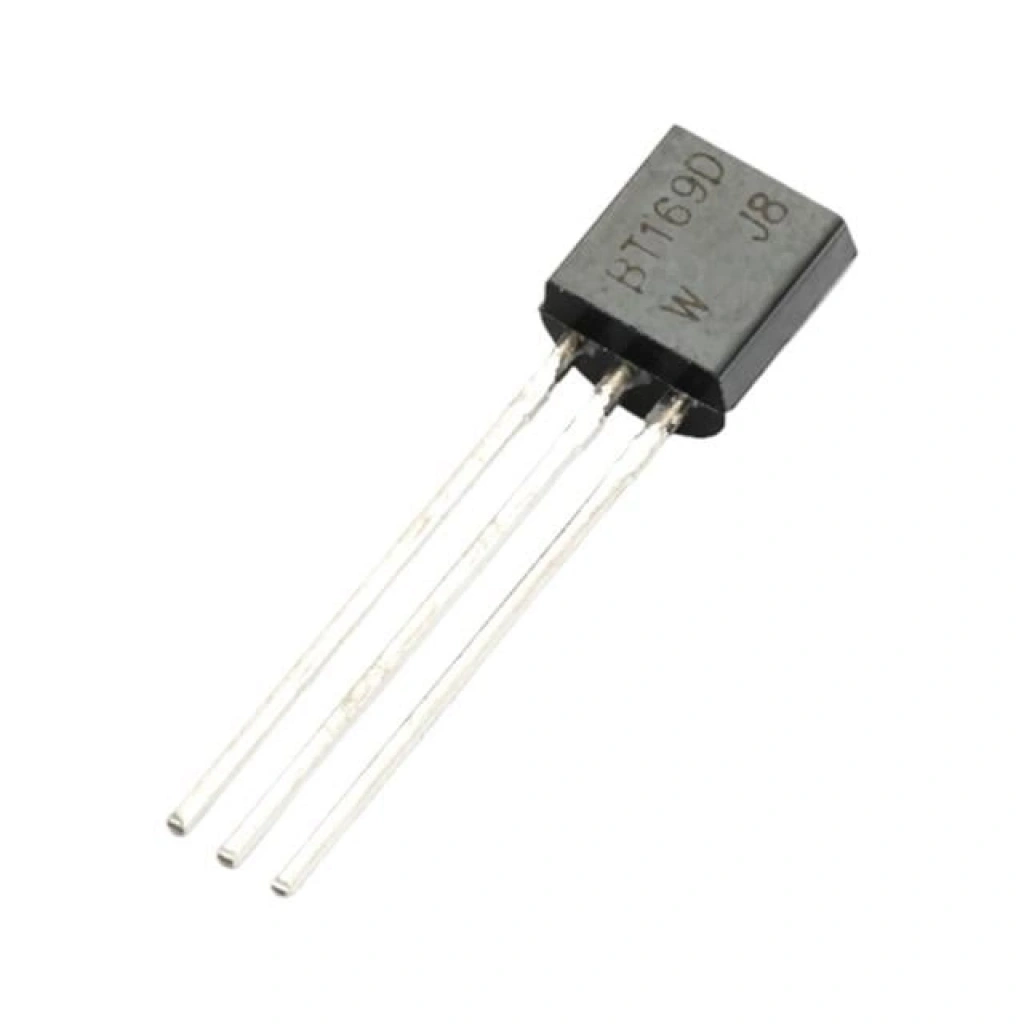

BT 169D TO-92 Tristör Özellikleri
BT 169D TO-92 Tristör, elektronik devrelerde düşük güç tüketimiyle yüksek verimlilikte anahtarlama yapabilmek için optimize edilmiş, hassas kapı (sensitive gate) yapısına sahip bir yarı iletken bileşendir. Mikrodenetleyici çıkışları, mantık kapıları veya düşük güçlü sensör sinyalleri ile doğrudan tetiklenebilme özelliği, bu ürünü dijital elektronik projelerinin ve otomasyon sistemlerinin vazgeçilmez bir parçası haline getirir. Kompakt TO-92 kılıf yapısı, baskı devre kartlarında (PCB) minimum yer kaplayarak tasarımcılara geniş bir alan esnekliği sunarken, 400V’a kadar olan tepe kapalı devre voltaj dayanımı orta gerilim seviyelerindeki uygulamalarda güvenli bir çalışma ortamı sağlar. 0.8 Amperlik RMS akım taşıma kapasitesi, küçük yüklerin kontrolünde üstün bir performans sergilemesini sağlar. Endüstriyel standartlarda üretilen bu tristör, yüksek ısıl kararlılığı ve düşük kaçak akım değerleri ile uzun ömürlü bir kullanım vaat eder. Özellikle statik anahtarlama gerektiren devrelerde, mekanik rölelerin aksine sessiz ve aşınmasız bir çalışma sunarak sistem güvenilirliğini artırır. Hem hobi amaçlı projelerde hem de profesyonel endüstriyel kart tamiri ve üretim süreçlerinde ekonomik ve dayanıklı bir çözüm olarak öne çıkmaktadır. BT 169D, hızlı tepki süresi sayesinde hassas zamanlama gerektiren faz kontrolü uygulamalarında da mükemmel sonuçlar vermektedir.
Teknik Detaylar:
- Marka Model: BT 169D / SCR (Silicon Controlled Rectifier)
- Ürün Tipi: Hassas Kapı Tetiklemeli Tristör
- Malzeme Yapısı: Silikon Katmanlı Polimer Kaplama
- Tepe Kapalı Devre Voltajı (VDRM): 400V
- RMS Açık Devre Akımı (IT(RMS)): 0.8A (Maksimum)
- Kapı Tetikleme Akımı (IGT): ≤ 200 µA (Yüksek hassasiyetli düşük akım tetikleme)
- Kapı Tetikleme Voltajı (VGT): 0.8V
- Maksimum Çalışma Sıcaklığı: -40°C ile +125°C arası
- Paket Tipi: TO-92 (Standart 3 Pinli Transistör Kılıfı)
- Kaçak Akım (IDRM):< 0.1 mA (Anma voltajında)
- Kritik Voltaj Yükselme Hızı (dv/dt): 10 V/µs
- Montaj Tipi: THT (Through-Hole Technology - Delik İçi Montaj)
- Termal Direnç (Junction to Ambient): 150 K/W
- Düşük Güç Kaybı: Minimize edilmiş iç direnç ile yüksek enerji verimliliği
- Paket İçeriği:
- 1 Adet BT 169D TO-92 Tristör
- Antistatik korumalı paketleme
Kullanım ve Uygulama Alanları:
- Mikrodenetleyici (Arduino, STM32, PIC) tabanlı dijital anahtarlama devreleri
- Aydınlatma sistemleri için dimmer (karartma) ve faz kontrol devreleri
- Küçük ev aletlerinde motor hız kontrolü ve ısıtma elemanı yönetimi
- Aşırı gerilim koruma (Crowbar) sistemleri ve kaçak akım algılama üniteleri
- Güvenlik sistemleri, sirenler ve düşük akımlı alarm tetikleme mekanizmaları
