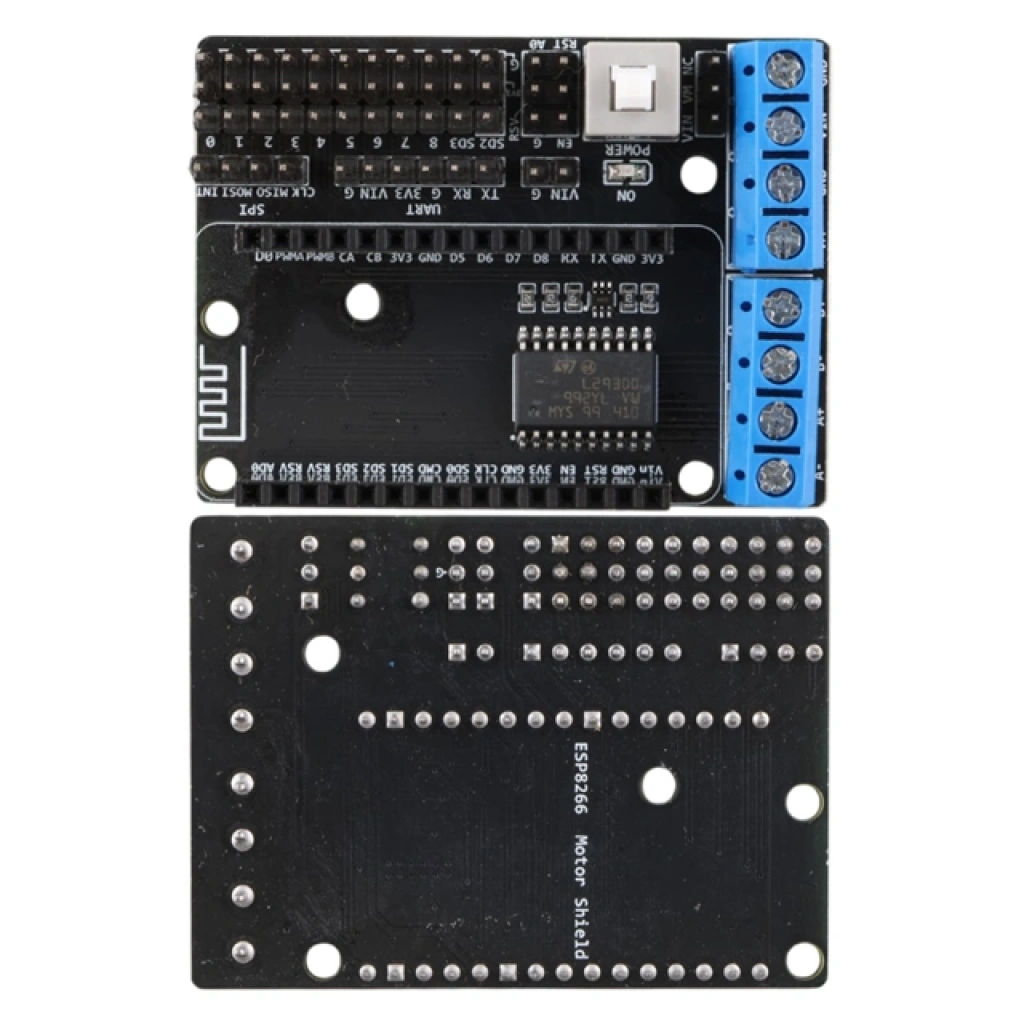

L293D Çift Kanallı Motor Sürücü Modülü NodeMCU ESP-12E İçin Genişletme Kartı Özellikleri
NodeMCU ESP-12E geliştirme kartı ile tam uyumlu olarak tasarlanan bu L293D motor sürücü genişletme kartı, WiFi tabanlı robotik projelerinizde güç ve kontrolü bir araya getirir. Kart, üzerine doğrudan takılan NodeMCU modülü sayesinde karmaşık kablo yığınlarını ortadan kaldırarak profesyonel bir montaj imkanı sunar. Çift kanallı L293D sürücü entegresi ile donatılmış olan modül, iki adet DC motoru veya bir adet dört telli step motoru bağımsız olarak sürebilmektedir. Motor beslemesi (VS) ve mantıksal kontrol beslemesi (VSS) birbirinden ayrılmış yapısı sayesinde, motorlardan kaynaklanabilecek elektriksel gürültülerin ESP8266 işlemcisini etkilemesi engellenir. Kart üzerinde yer alan dahili güç anahtarı ve LED göstergesi, kullanıcıya anlık durum takibi ve kolay enerji yönetimi sağlar. Akıllı araçlar, tank platformları ve IoT tabanlı hareketli sistemler için optimize edilmiş olan bu shield, yüksek akım koruması ve termal kapatma özelliklerine sahiptir. Geniş voltaj aralığı desteğiyle farklı pillerle (Li-ion, Li-Po veya harici adaptör) sorunsuz çalışabilir. Tüm ESP-12E GPIO pinlerinin dışarıya taşınmış olması, ek sensör ve modüllerin bağlanmasını son derece kolaylaştırır.
Teknik Detaylar:
- Marka Model: L293D NodeMCU ESP-12E Motor Shield Genişletme Kartı
- Ürün Tipi: Motor Sürücü ve Pin Genişletme Modülü
- Sürücü Entegresi: L293D (Quadruple High-Current Half-H Drivers)
- Kanal Sayısı: 2 Adet Bağımsız DC Motor veya 1 Adet Step Motor
- Motor Besleme Voltajı (VS): 4.5V - 36V DC
- Kontrol Besleme Voltajı (VSS): 4.5V - 9V DC (Dahili Regülatör Destekli)
- Çıkış Akımı: Kanal başına 600mA sürekli, 1.2A anlık (Peak)
- Koruma Sınıfı: Dahili ESD ve Ters Gerilim Koruması, Termal Kapatma
- Sertifikalar: CE, RoHS Uyumlu
- Malzeme: Yüksek Dayanımlı FR-4 Çift Katmanlı PCB
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Montaj Tipi: NodeMCU ESP-12E ile Tak-Çalıştır (Plug and Play)
- Güç Anahtarı: Dahili On/Off Sürgülü Anahtar
- Bağlantı Terminalleri: Vida sıkıştırmalı terminal blokları (Klemens)
- Paket İçeriği:
- 1 Adet L293D NodeMCU ESP-12E Motor Sürücü Shield
- Bağlantı Header Seti (PCB üzerinde lehimli)
Kullanım Alanları:
- WiFi kontrollü akıllı robot araba ve tank projeleri
- Blynk veya benzeri IoT platformları üzerinden uzaktan motor kontrolü
- Endüstriyel prototipleme ve STEM eğitim setleri
- Otomatik perde, kapı veya küçük ölçekli konveyör sistemleri
