Micro Switch Lehim Uzun Bacak Uzun Palet KW4-ZDF (IC-165) Özellikleri
Ürüne Genel Bakış ve Hassas Tetikleme Çözümleri

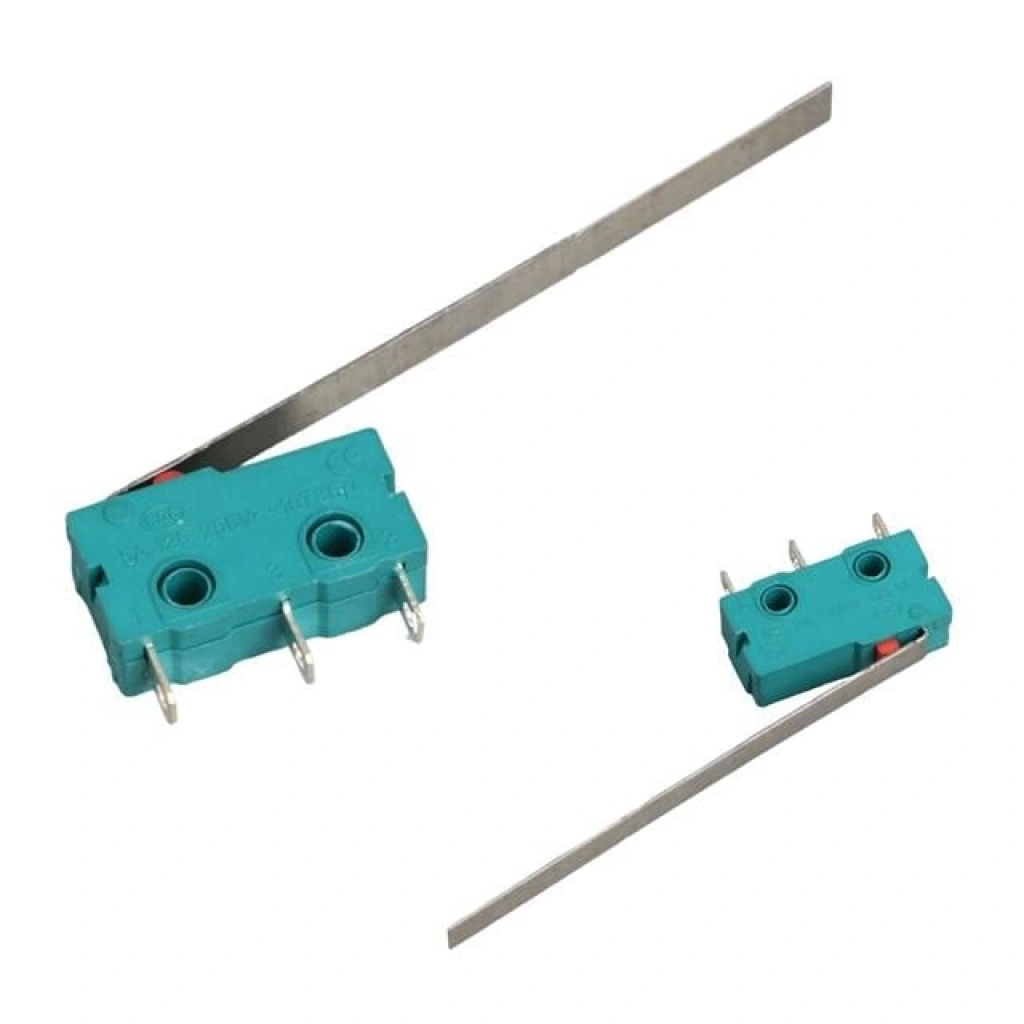

KW4-ZDF Micro Switch, kısıtlı alanlarda hassas anahtarlama gerektiren elektronik projeler ve cihazlar için tasarlanmış kompakt bir bileşendir. Üzerinde bulunan uzun palet (long lever) aktüatör yapısı, mekanik hareketlerin çok daha düşük bir kuvvetle ve uzak mesafelerden algılanmasına olanak tanır. Bu özellik, switch'in hassasiyetini artırarak küçük dokunuşlarla dahi devrenin konum değiştirmesini sağlar.
Turkuaz renkli dayanıklı polimer gövdesi ve uzun lehim bacakları, PCB (Baskılı Devre Kartı) montajlarında büyük kolaylık sunar. Lehim bacaklarının uzunluğu, kart üzerindeki diğer bileşenlerin arasından geçerek sağlam bir tutuş ve güvenilir bir elektriksel bağlantı kurulmasına yardımcı olur.
Teknik Özellikler
- Model Kodu: KW4-ZDF (IC-165)
- Anahtarlama Akımı: 5 Amper
- Gerilim Dayanımı: 125V - 250V AC uyumlu
- Aktüatör Tipi: Uzun Esnek Metal Palet
- Terminal Yapısı: 3 Pinli (1: COM, 2: NC, 3: NO)
- Bağlantı Tipi: PCB Tipi Uzun Lehim Bacakları
- Sıcaklık Sınıfı: 10T85 (Yüksek ısıya dayanıklı yapı)
- Güvenlik Onayları: CE ve CQC sertifikalı güvenilir tasarım
Öne Çıkan Tasarım Detayları
- Esnek Montaj: Gövde üzerinde yer alan iki adet montaj deliği, switch'in sarsıntılı ortamlarda dahi vidalanarak sabitlenmesine imkan tanır.
- Net Terminal Tanımlama: Pinlerin yanında bulunan 1, 2 ve 3 numaralı kabartmalar, doğru devre bağlantısının yapılmasını kolaylaştırır.
- Dayanıklı Kontak Yapısı: Kırmızı renkli iç buton mekanizması, switch'in hızlı ve net bir "klik" sesiyle devreye girmesini sağlayarak kullanıcıya geri bildirim verir.
- Kompakt Form Faktörü: Küçük boyutu sayesinde mouse tamiri, oyuncak tamiri veya özel hobi projeleri gibi dar alanlar için idealdir.
Yaygın Kullanım Alanları
Bu çok yönlü mikro anahtar, şu gibi uygulamalarda sıklıkla tercih edilir:
- Elektronik kilit sistemleri ve kapı algılama sensörleri.
- CNC tezgahları ve 3D yazıcılarda limit switch (son nokta durdurucu) olarak.
- Küçük ev aletleri ve kişisel bakım cihazları.
- Arduino ve Raspberry Pi tabanlı robotik projeler.
- Bilgisayar çevre birimleri ve endüstriyel kontrol üniteleri.
Not: Lehimleme işlemi sırasında aşırı ısıdan kaçınılması, switch'in iç mekanizmasının korunması açısından önemlidir.
